Präzise Schubladenführung für den Möbelbau

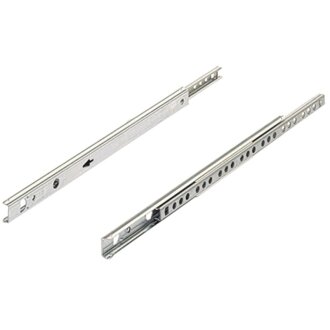

Der HETTICH Kugelpräzisionsteilauszug KA 1730/550 ist eine hochwertige Führungslösung für passende Holzschubkästen. Er ermöglicht ein gleichmäßiges, kontrolliertes Herausziehen der Schublade und eignet sich für Möbelkonstruktionen, bei denen eine zuverlässige Führung und gute Seitenstabilität gefragt sind.
Mit einer Schubkastenlänge von 550 mm und einer maximalen Belastbarkeit von 10 kg ist dieser Teilauszug für entsprechend ausgelegte Schubladen konzipiert. Die präzise Führung unterstützt einen ruhigen Lauf im täglichen Gebrauch. Ein integrierter Auszugsanschlag begrenzt die Auszugsbewegung, während die Ausrollsicherung ein unbeabsichtigtes vollständiges Herausrollen des Schubkastens verhindert.
Präzisionsführung mit Kugelkäfig
Der KA 1730/550 verfügt über eine Führungsschiene und einen Kugelkäfig, die laut Produktbeschreibung eine komplette, nicht trennbare Einheit bilden. Die präzise Führung unterstützt einen leichten Lauf und eine hohe Seitenstabilität.
Die Konstruktion ist auf eine zuverlässige Bewegung des Schubkastens ausgelegt. Die Führung hilft dabei, seitliches Spiel zu reduzieren und die Schublade kontrolliert zu bewegen. Dadurch eignet sich der Auszug für Möbel, bei denen eine gleichmäßige Bedienung und eine stabile Führung wichtig sind.
Mit Auszugsanschlag und Ausrollsicherung
Der integrierte Auszugsanschlag begrenzt die Bewegung beim Herausziehen. Ergänzend sorgt die Ausrollsicherung dafür, dass der Schubkasten nicht unbeabsichtigt vollständig aus der Führung rollt.
Diese Funktionen unterstützen eine sichere und kontrollierte Handhabung im Alltag. Der Auszug ist jedoch kein Vollauszug: Es handelt sich um einen Teilauszug, bei dem die Schublade nicht über ihre gesamte Länge freigegeben wird.
Bei einer maximalen Auszugslänge von 550 mm ist laut Produktdaten ein Auszugsverlust von 100 mm angegeben. Dieser Wert sollte bei der Planung berücksichtigt werden, wenn der verfügbare Zugriff auf den Schubladeninhalt wichtig ist.
Für Holzschubkästen mit 17-mm-Nut
Der HETTICH Kugelpräzisionsteilauszug KA 1730/550 ist für Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden vorgesehen. Die Ausführung für eine 17-mm-Nut muss bei der Auswahl berücksichtigt werden, damit die Führung zur vorhandenen Schubladenkonstruktion passt.
Ab einer Schubkastenlänge von 430 mm ist laut Produktbeschreibung eine zusätzliche Frontabstützung vorgesehen. Diese konstruktive Ergänzung ist bei der Planung und Ausführung des Möbelstücks zu berücksichtigen.
Eine auf die Schublade abgestimmte Montage unterstützt die vorgesehene Funktion und trägt zu einem gleichmäßigen Lauf bei. Die auf der Führung angebrachte Pfeilmarkierung kennzeichnet die Einbaurichtung und erleichtert die korrekte Ausrichtung.
Verzinkter Stahl für eine langlebige Konstruktion
Die Führung besteht aus Stahl und ist verzinkt. Die Metallkonstruktion ist für die mechanischen Anforderungen einer Schubladenführung ausgelegt. Die verzinkte Oberfläche bietet einen funktionalen Oberflächenschutz und verleiht dem Beschlag eine sachliche, metallische Optik.
Die Führungsschienen sind laut Händler eingeschweißt. Zusammen mit der integrierten Kugelkäfigkonstruktion ergibt sich eine kompakte Führungseinheit, die nicht in einzelne Schienenkomponenten zerlegt werden kann.
Ihre Vorteile auf einen Blick
-
Präzise Schubladenführung: Unterstützt einen gleichmäßigen und leichten Lauf
-
Kugelkäfigkonstruktion: Führungsschiene und Kugelkäfig bilden eine nicht trennbare Einheit
-
Integrierter Auszugsanschlag: Begrenzt die Auszugsbewegung
-
Ausrollsicherung: Verhindert ein unbeabsichtigtes vollständiges Herausrollen
-
Hohe Seitenstabilität: Durch die präzise Führung
-
Für 17-mm-Nuten: Für passende Holzschubkästen mit genutetem, gefälztem oder aufgesetztem Boden
-
Verzinkter Stahl: Robuste metallische Ausführung
-
Montageschrauben inklusive: Für die Befestigung sind Schrauben enthalten
Der HETTICH Kugelpräzisionsteilauszug KA 1730/550 ist eine funktionale Lösung für passende Holzschubkästen mit 17-mm-Nut. Die Kugelpräzisionsführung, der Auszugsanschlag und die Ausrollsicherung unterstützen eine kontrollierte Schubladenbewegung. Mit verzinkter Stahlausführung und enthaltenen Montageschrauben eignet sich das Set für entsprechende Möbelbau- und Reparaturarbeiten.
