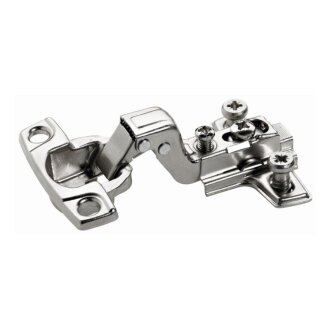

Das HETTICH Topfscharnier Minimat ist ein kompaktes Mini-Topfscharnier für innenliegende Türen und eignet sich besonders für kleine, leichte Möbeltüren sowie Holzrahmentüren. Mit seinem 26 mm großen Scharniertopf, einem Öffnungswinkel von 95° und der bewährten Aufschiebetechnik bietet das Scharnier eine platzsparende Lösung für kleinere Möbelkonstruktionen.
Die vernickelte Stahlausführung verbindet eine funktionale Konstruktion mit einer dezenten Metalloberfläche. Durch die integrierte Zuhaltung wird die Tür in der geschlossenen Position gehalten.
Kompaktes Mini-Topfscharnier für innenliegende Türen
Das Minimat wurde speziell für Anwendungen entwickelt, bei denen ein herkömmliches 35-mm-Topfscharnier zu groß wäre. Mit einem Topfdurchmesser von nur 26 mm eignet es sich für kleinere und leichtere Möbeltüren.
Das Scharnier wird innenliegend montiert. Die Tür liegt dabei innerhalb des Korpus bzw. zwischen den Korpusseiten. Dadurch eignet sich das Scharnier insbesondere für Möbelkonstruktionen mit innenliegendem Türanschlag.
Typische Einsatzbereiche sind:
- kleine Schranktüren
- Möbelklappen und Möbeltüren
- Holzrahmentüren
- kleine Vitrinen
- Schränke und Kommoden
- individuelle Möbelbauprojekte
- Reparatur und Austausch vorhandener Mini-Scharniere
Aufschiebetechnik für die Montage
Das HETTICH Minimat ist als Mini-Topfscharnier zum Aufschieben ausgeführt. Dabei wird das Scharnier auf die vorgesehene Montageplatte aufgeschoben und anschließend befestigt.
Zum Lieferumfang des Scharniers gehört eine Kreuzmontageplatte, wodurch die Montage am Möbelkorpus entsprechend der vorgesehenen Konstruktion erfolgen kann.
Die Befestigung am Möbel erfolgt zum Anschrauben. Für die Scharniermontage sind Senkkopfschrauben Ø 3,5 × 16 mm vorgesehen.
26-mm-Topf für kompakte Möbelkonstruktionen
Der Topfdurchmesser von 26 mm ist eines der wesentlichen Merkmale des Minimat-Scharniers. Durch die kleinere Topfgröße kann das Scharnier auch bei Türen eingesetzt werden, bei denen aufgrund der Abmessungen oder Konstruktion kein klassisches 35-mm-Topfband verwendet werden soll.
Das macht das Minimat besonders interessant für kleinere Möbel und leichte Türen.
Für die Türstärke ist ein Bereich von 15 bis 19 mm vorgesehen. Vor dem Einbau sollte deshalb geprüft werden, ob die vorhandene Möbeltür innerhalb dieses Bereichs liegt.
95° Öffnungswinkel
Das HETTICH Minimat ermöglicht einen Öffnungswinkel von 95°. Damit kann die Möbeltür ausreichend weit geöffnet werden, um den Zugriff auf den dahinterliegenden Stauraum zu ermöglichen.
Der Öffnungswinkel ist insbesondere bei kleinen Schränken, Vitrinen und ähnlichen Möbelkonstruktionen für eine komfortable Nutzung relevant.
Integrierte Verstellmöglichkeiten
Trotz seiner kompakten Bauweise verfügt das Minimat über integrierte Einstellmöglichkeiten.
Die Auflagenverstellung beträgt +1 / -4 mm, während die Tiefenverstellung +2 / -2 mm ermöglicht.
Damit kann die Position der Tür nach der Montage innerhalb des vorgesehenen Einstellbereichs korrigiert werden. Dies ist hilfreich, um ein gleichmäßiges Fugenbild zwischen Tür und Korpus zu erreichen.
Integrierte Zuhaltung
Das Scharnier verfügt über eine Zuhaltung. Diese unterstützt das Halten der Tür in der geschlossenen Position.
Damit bietet das Minimat neben der eigentlichen Türführung auch eine funktionale Unterstützung beim Schließen der Möbeltür.
Vernickelte Stahlausführung
Der Scharniertopf und der Scharnierarm bestehen aus Stahl und sind vernickelt. Die Oberfläche verleiht dem Scharnier seine typische silberfarbene Metalloptik.
Die Stahlausführung ist auf die vorgesehenen Anwendungen an kleinen und leichten Türen abgestimmt.
Für kleine und leichte Türen
HETTICH beschreibt das Minimat ausdrücklich als unsichtbares Mini-Topfscharnier für kleine, leichte Türen sowie Holzrahmentüren.
Durch die kompakte Bauform kann das Scharnier dort eingesetzt werden, wo ein kleines und unauffälliges Topfscharnier benötigt wird.
Es eignet sich insbesondere für Möbel, bei denen Funktionalität und eine möglichst unauffällige Beschlaglösung miteinander kombiniert werden sollen.
Montage und Befestigung
Das Scharnier wird zum Anschrauben montiert und ist für einen Korpuswinkel von 90° ausgelegt.
Bei der Montage sollten insbesondere folgende Punkte berücksichtigt werden:
- innenliegender Türanschlag
- Türstärke zwischen 15 und 19 mm
- Topfdurchmesser 26 mm
- korrekte Position der Topfbohrung
- korrekte Ausrichtung der Kreuzmontageplatte
- Verwendung geeigneter Senkkopfschrauben Ø 3,5 × 16 mm
Die aktuelle Produktangabe weist darauf hin, dass kein Befestigungsmaterial im Lieferumfang enthalten ist.
Produktvorteile auf einen Blick
-
Kompaktes HETTICH Minimat Mini-Topfscharnier
-
Für innenliegende Möbeltüren
-
Kleiner 26-mm-Topfdurchmesser
- Ideal für kleine und leichte Türen
- Geeignet für Holzrahmentüren
- 95° Öffnungswinkel
- Integrierte Zuhaltung
-
Auflagenverstellung +1 / -4 mm
-
Tiefenverstellung +2 / -2 mm
- Vernickelte Stahlausführung
- Mit Kreuzmontageplatte
-
Für Türstärken von 15 bis 19 mm
- Für linke und rechte Anschlagseiten geeignet
- Kompakte und unauffällige Beschlaglösung
- Aufschiebetechnik für die Montage
- Geeignet für Möbelbau, Reparatur und Nachrüstung
Das HETTICH Topfscharnier Minimat für innenliegende Türen ist eine kompakte Beschlaglösung für kleine und leichte Möbeltüren. Der 26-mm-Topf, die vernickelte Stahlausführung und der 95° Öffnungswinkel machen das Scharnier besonders für kleinere Möbelkonstruktionen und Holzrahmentüren interessant.
Dank der integrierten Auflagen- und Tiefenverstellung lässt sich die Tür nach der Montage innerhalb des vorgesehenen Bereichs justieren. Die integrierte Zuhaltung unterstützt außerdem einen sicheren Halt der Tür in der geschlossenen Position.
Mit seiner kompakten Bauform ist das Minimat eine geeignete Alternative zu größeren Topfscharnieren, wenn bei kleinen Möbeln ein möglichst unauffälliger und funktionaler Beschlag benötigt wird.
