Kompaktes Automatikscharnier für Schranktüren mit Mittelwandanschlag

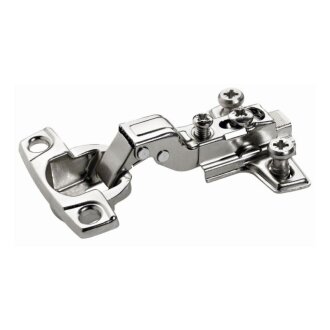

Das HETTICH Minimat Topfscharnier für Mittelwandanschlag ist ein funktionaler Möbelbeschlag zur Befestigung von Schranktüren an einer gemeinsamen Korpusmittelwand. Es eignet sich für Möbelkonstruktionen, bei denen eine Tür an einer senkrechten Zwischenwand angeschlagen wird und zuverlässig geführt werden soll. Durch seine kompakte Bauweise mit einem Topfdurchmesser von 26 mm ist das Scharnier besonders interessant für passende Möbelanwendungen, bei denen ein kleinerer Scharniertopf benötigt wird.
Das Minimat Topfscharnier ist als Automatikscharnier mit Einhängetechnik ausgeführt. Es verbindet die Möbeltür mit dem Korpus und ermöglicht ein komfortables Öffnen und Schließen im täglichen Gebrauch. Die zugehörige Kreuzmontageplatte erleichtert die Befestigung am Möbelkorpus und bietet eine Grundlage für die anschließende Ausrichtung der Tür.
Mit einem Öffnungswinkel von 95° und integrierten Verstellmöglichkeiten ist das HETTICH Scharnier auf eine praktische Montage und Feinjustierung ausgelegt. Es eignet sich sowohl für neue Möbelprojekte als auch als Ersatzbeschlag, sofern die vorhandene Scharnierausführung, die Bohrmaße und die Einbausituation mit diesem Modell übereinstimmen.
Speziell für den Mittelwandanschlag
Bei einem Mittelwandanschlag wird eine Schranktür an einer gemeinsamen senkrechten Korpuswand befestigt. Diese Einbausituation unterscheidet sich von einem klassischen Außenanschlag, bei dem die Tür seitlich am äußeren Korpus befestigt wird. Deshalb ist es wichtig, ein Scharnier zu wählen, dessen Konstruktion für die vorgesehene Anschlagart geeignet ist.
Das HETTICH Minimat Topfscharnier ist ausdrücklich für den Mittelwandanschlag vorgesehen. Es eignet sich damit für passende Schrankkonstruktionen mit Mittelwänden und unterteilten Korpusbereichen. Die korrekte Auswahl des Scharniers unterstützt eine passende Türposition und ermöglicht, dass die Tür innerhalb des vorgesehenen Bewegungsbereichs geöffnet und geschlossen werden kann.
Vor dem Kauf sollten die Konstruktion des Möbelkorpus, die Position der Mittelwand und die gewünschte Lage der Tür überprüft werden. Auch die vorhandene Topfbohrung und die Maße der Montageplatte sind zu berücksichtigen, insbesondere wenn ein bestehendes Scharnier ersetzt werden soll.
Kompakter 26-mm-Topf für geeignete Möbelkonstruktionen
Ein wesentliches Merkmal dieses Modells ist der Topfdurchmesser von 26 mm. Im Vergleich zu größeren Topfscharnieren bietet diese Bauform eine kompaktere Einbausituation. Sie kann deshalb für Möbel geeignet sein, bei denen die Konstruktion auf einen kleineren Scharniertopf ausgelegt ist.
Die Topfeinlasstiefe beträgt 12 mm. Bei der Vorbereitung der Tür ist darauf zu achten, dass die Bohrung maßgerecht ausgeführt wird und ausreichend Material zwischen Bohrung und Türoberfläche verbleibt. Die genauen Bohrpositionen müssen zur jeweiligen Türgeometrie und zum vorgesehenen Scharnier passen.
Wichtig ist, dass ein 26-mm-Topfscharnier nicht ohne Weiteres gegen ein Modell mit größerem Topfdurchmesser ausgetauscht werden kann. Bei Reparaturen sollte deshalb geprüft werden, ob die vorhandenen Bohrungen, die Befestigungspunkte und die Anschlagart mit dem HETTICH Minimat übereinstimmen.
Einhängetechnik für die Verbindung zwischen Tür und Korpus
Das Scharnier arbeitet mit einer Einhängetechnik. Dabei wird der Scharnierarm mit der vorgesehenen Montageplatte verbunden. Die Kreuzmontageplatte mit Distanz 1,5 gehört zum Lieferumfang; außerdem sind Schrauben für die Kreuzmontageplatte enthalten.
Die Einhängetechnik unterstützt eine praktische Befestigung der Tür am Möbelkorpus. Entscheidend ist, dass die Komponenten korrekt miteinander verbunden und sicher befestigt werden. Nach der Montage sollte geprüft werden, ob das Scharnier fest sitzt und die Tür ohne Verkanten bewegt werden kann.
Die mitgelieferte Kreuzmontageplatte dient zugleich als Grundlage für die Höhenverstellung. So kann die Tür nach dem Einbau innerhalb des vorgesehenen Verstellbereichs ausgerichtet werden.
Integrierte Einstellmöglichkeiten für eine präzise Türausrichtung
Das HETTICH Minimat Topfscharnier verfügt über mehrere Verstellmöglichkeiten, die das Ausrichten der Tür erleichtern. Die integrierte Auflagenverstellung bietet einen Einstellbereich von +0 mm bis −4,0 mm. Zusätzlich ist eine Tiefenverstellung von ±2,5 mm vorhanden. Die Höhenverstellung erfolgt über die Kreuzmontageplatte und beträgt ±2 mm.
Diese Funktionen sind hilfreich, wenn nach der Montage das Fugenbild angepasst oder die Türposition geringfügig korrigiert werden muss. Durch eine sorgfältige Justierung lässt sich die Lage der Tür zum Korpus optimieren, sodass Abstände zu angrenzenden Türen und Möbelteilen gleichmäßiger ausfallen können.
Die Verstellbereiche ermöglichen eine Feinjustierung, ersetzen aber keine korrekte Vorbereitung der Tür und des Korpus. Für ein gutes Ergebnis sollten die Montagepositionen sorgfältig festgelegt und die Befestigungspunkte korrekt ausgeführt werden.
Vernickelte Stahlausführung für den Möbelbau
Der Scharniertopf und der Scharnierarm bestehen aus Stahl und sind vernickelt. Die Oberfläche besitzt eine silbrige, metallische Optik und passt zu vielen gängigen Möbelbeschlägen. Da das Scharnier überwiegend im Bereich zwischen Tür und Korpus montiert wird, steht vor allem seine Funktion als bewegliche Verbindung im Vordergrund.
Die Stahlausführung ist für die Verwendung als Möbelbeschlag vorgesehen. Eine zuverlässige Funktion hängt jedoch auch von der passenden Auswahl für die jeweilige Tür, einer stabilen Befestigung und einer korrekten Montage ab. Die Belastbarkeit sollte nicht allein aus dem Material abgeleitet werden; eine konkrete maximale Tragfähigkeit ist in den hier aufgeführten Produktdaten nicht angegeben.
Vorteile des HETTICH Minimat Topfscharniers im Überblick
-
Für Mittelwandanschlag: Zur Befestigung geeigneter Möbeltüren an einer gemeinsamen Korpusmittelwand.
-
Kompakter 26-mm-Topf: Für Möbelkonstruktionen mit entsprechendem Bohrmaß.
-
95° Öffnungswinkel: Ermöglicht das Öffnen der Tür innerhalb des vorgesehenen Bewegungsbereichs.
-
Automatikscharnier mit Einhängetechnik: Für die praktische Verbindung von Scharnierarm und Montageplatte.
-
Integrierte Auflagenverstellung: Einstellbereich von +0 mm bis −4,0 mm.
-
Integrierte Tiefenverstellung: Justierung um ±2,5 mm.
-
Höhenverstellung über Kreuzmontageplatte: Einstellbereich von ±2 mm.
-
Vernickelte Stahlkomponenten: Funktionale Metallausführung mit silbriger Oberfläche.
-
Montageplatte inklusive: Kreuzmontageplatte mit Distanz 1,5 ist enthalten.
-
Schrauben für die Montageplatte inklusive: Unterstützen die Befestigung am Korpus.
-
Vorteilspack mit 12 Stück: Praktisch für mehrere Schranktüren, Möbelprojekte und Werkstattbedarf.
Typische Einsatzbereiche
Das HETTICH Minimat Topfscharnier kann bei passenden Möbelkonstruktionen mit Mittelwandanschlag eingesetzt werden. Typische Anwendungen sind:
-
Schränke mit gemeinsamer senkrechter Mittelwand
-
Mehrtürige Schrankkonstruktionen
-
Möbel mit unterteilten Korpusbereichen
-
Passende Wohn- und Aufbewahrungsschränke
-
Möbelmontage und Innenausbau
-
Austausch vorhandener 26-mm-Topfscharniere mit geeigneter Anschlagart
Vor dem Einsatz sollte geprüft werden, ob das Scharnier zur jeweiligen Möbelkonstruktion passt. Insbesondere die Anschlagart, der Topfdurchmesser, die Topfeinlasstiefe und die Position der Montageplatte sind wichtige Auswahlkriterien.
Material und Oberflächenbeschaffenheit
Die wesentlichen Scharnierkomponenten – Scharniertopf und Scharnierarm – bestehen aus Stahl und sind vernickelt. Die Oberfläche ist für den Einsatz im Möbelbereich ausgeführt und lässt sich optisch mit vielen gängigen Beschlagsystemen kombinieren.
Für eine dauerhaft zuverlässige Funktion sollten die Befestigungspunkte stabil sein und die beweglichen Komponenten sachgerecht montiert werden. Bei der Reinigung empfiehlt sich ein weiches Tuch; aggressive oder scheuernde Reinigungsmittel sollten vermieden werden, wenn sie die Oberfläche beeinträchtigen könnten.
Montagehinweise für ein zuverlässiges Ergebnis
Vor der Montage sollten die Anschlagart und die Einbaumaße mit der vorhandenen Möbelkonstruktion abgeglichen werden. Für den Scharniertopf ist eine passende Bohrung mit 26 mm Durchmesser und einer Einlasstiefe von 12 mm vorgesehen. Die Bohrung muss exakt positioniert werden und darf die Tür nicht durch zu geringe Materialstärke oder einen ungeeigneten Randabstand schwächen.
Setzen Sie den Scharniertopf in die vorbereitete Bohrung ein und befestigen Sie ihn entsprechend der vorgesehenen Konstruktion. Montieren Sie anschließend die Kreuzmontageplatte am Korpus und verbinden Sie den Scharnierarm mithilfe der Einhängetechnik mit der Montageplatte. Kontrollieren Sie, dass alle Teile korrekt sitzen und die Befestigung sicher ist.
Nach dem Einbau sollte die Tür mehrfach geöffnet und geschlossen werden. Prüfen Sie, ob sie frei beweglich ist und keine angrenzenden Möbelteile berührt. Falls erforderlich, kann die Tür innerhalb der angegebenen Verstellbereiche über Auflagen-, Tiefen- und Höhenverstellung ausgerichtet werden.
Montagehinweis: Bitte vor der Bestellung die Anschlagart, den Topfdurchmesser von 26 mm, die Topfeinlasstiefe von 12 mm und die vorhandenen Befestigungspunkte prüfen. Das Scharnier ist für den Mittelwandanschlag vorgesehen. Die Kreuzmontageplatte mit Distanz 1,5 und die dazugehörigen Schrauben sind im Lieferumfang enthalten.
