Zuverlässiges Möbelscharnier für Schranktüren mit Mittelwandanschlag

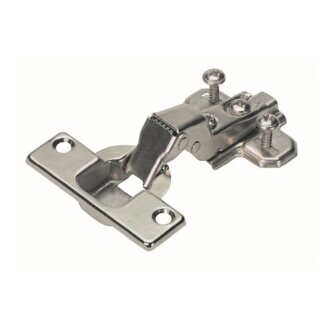

Das HETTICH SlideOn Topfscharnier für Mittelwandanschlag ist ein funktionaler Möbelbeschlag zur Befestigung von Schranktüren an einer gemeinsamen Korpusmittelwand. Es eignet sich für Möbelkonstruktionen, bei denen Türen an einer senkrechten Zwischenwand angeschlagen werden und eine zuverlässige, justierbare Verbindung zwischen Tür und Möbelkorpus benötigt wird. Durch seine bewährte Konstruktion unterstützt das Scharnier ein gleichmäßiges Öffnen und Schließen der Möbeltür im täglichen Gebrauch.
Das Scharnier ist als Automatikscharnier mit Aufschiebetechnik ausgeführt. Der Scharnierarm wird bei der Montage auf die passende Montageplatte aufgeschoben. Diese Konstruktion ermöglicht eine praktische Befestigung und bietet zugleich die Möglichkeit, die Türposition nach der Montage über die vorgesehenen Verstellmöglichkeiten anzupassen. Das ist besonders bei der Möbelmontage hilfreich, wenn Türfugen ausgerichtet und ein gleichmäßiges Fugenbild erreicht werden sollen.
Mit einem Topfdurchmesser von 35 mm, einem Öffnungswinkel von 95° und einer vernickelten Stahloberfläche ist dieses HETTICH Scharnier für zahlreiche klassische Schrankkonstruktionen geeignet. Die Ausführung für den Mittelwandanschlag ist speziell auf Türen ausgelegt, die an einer gemeinsamen Korpuszwischenwand befestigt werden. Die Anschlagseite kann links oder rechts gewählt werden.
Speziell für den Mittelwandanschlag konstruiert
Bei einem Mittelwandanschlag werden zwei Türen beziehungsweise Türbereiche an einer gemeinsamen senkrechten Korpuswand befestigt. Das passende Scharnier ist deshalb wichtig, damit die Tür in der vorgesehenen Position sitzt und sich ohne Behinderung bewegen lässt.
Das HETTICH SlideOn Topfscharnier ist für diese Einbausituation vorgesehen. Der angegebene Korpuswinkel beträgt 90°. Damit eignet sich der Beschlag für entsprechende rechtwinklige Möbelkonstruktionen, wie sie beispielsweise bei Schränken mit Mittelwänden oder unterteilten Korpusbereichen vorkommen.
Vor der Auswahl sollte geprüft werden, ob die Tür- und Korpusgeometrie zur Ausführung des Scharniers passt. Dabei sind insbesondere die Türdicke, die Lage der Mittelwand, die gewünschte Türposition und der erforderliche Öffnungsbereich zu berücksichtigen.
Praktische Aufschiebetechnik für die Montage
Das SlideOn-System arbeitet mit einer Aufschiebetechnik: Der Scharnierarm wird auf die vorgesehene Montageplatte geschoben. Dadurch lässt sich die Verbindung zwischen Tür und Korpus auf eine praktische Weise herstellen. Die Ausführung ist zum Anschrauben vorgesehen und wird mit Befestigungsmaterial geliefert.
Bei der Montage ist darauf zu achten, dass der Scharniertopf korrekt in der vorbereiteten Bohrung sitzt und der Scharnierarm passend auf die Montageplatte aufgeschoben wird. Die Bauteile müssen sicher befestigt sein, damit die Tür beim Öffnen und Schließen zuverlässig geführt wird.
Das Scharnier verfügt über eine integrierte Auflagenverstellung und eine Tiefenverstellung. Diese Funktionen erleichtern die Feinjustierung nach der Montage und ermöglichen es, die Position der Tür an die jeweilige Möbelkonstruktion anzupassen.
Einstellmöglichkeiten für ein sauberes Fugenbild
Ein wesentlicher Vorteil dieses HETTICH Topfscharniers sind die integrierten Einstellmöglichkeiten. Die Auflagenverstellung beträgt +0,5 mm beziehungsweise −2,5 mm. Zusätzlich steht eine Tiefenverstellung von ±2 mm zur Verfügung. Über die Montageplatte kann die Höhe um ±2 mm eingestellt werden.
Diese Verstellbereiche sind hilfreich, wenn Türfugen nach der Befestigung angeglichen werden müssen oder die Türposition geringfügig korrigiert werden soll. Eine sorgfältige Justierung kann dazu beitragen, dass die Tür gleichmäßig im Korpus sitzt und beim Schließen nicht an benachbarten Bauteilen anstößt.
Die Höhenverstellung erfolgt über die Montageplatte. Für ein gutes Ergebnis sollten die Scharniere einer Tür gleichmäßig eingestellt und die Tür während der Justierung kontrolliert bewegt werden. Die vorhandenen Verstellmöglichkeiten dienen der Feinjustierung innerhalb der angegebenen Bereiche; sie ersetzen keine korrekte Planung und Positionierung der Bohrungen.
Vernickelte Stahloberfläche für den Möbelbereich
Der Scharniertopf und der Scharnierarm bestehen aus Stahl und sind vernickelt. Die vernickelte Oberfläche verleiht dem Beschlag eine metallische, silbrige Optik und ist auf den Einsatz als Möbelbeschlag abgestimmt.
Durch die zurückhaltende Oberfläche lässt sich das Scharnier mit vielen gängigen Möbelmaterialien und Innenausstattungen kombinieren. Da der Beschlag überwiegend im Bereich zwischen Tür und Korpus montiert wird, steht vor allem die funktionale Verbindung im Vordergrund.
Die robuste Stahlausführung ist für den regelmäßigen Gebrauch an geeigneten Möbeltüren vorgesehen. Für eine dauerhaft zuverlässige Funktion sind eine sachgerechte Montage, passende Befestigungspunkte und eine korrekte Ausrichtung entscheidend.
Vorteile des HETTICH SlideOn Topfscharniers im Überblick
-
Für Mittelwandanschlag: Zur Befestigung geeigneter Möbeltüren an einer gemeinsamen Korpusmittelwand.
-
SlideOn-Aufschiebetechnik: Der Scharnierarm wird bei der Montage auf die Montageplatte geschoben.
-
35-mm-Topfdurchmesser: Gängiges Format für zahlreiche Topfscharnier-Anwendungen im Möbelbau.
-
95° Öffnungswinkel: Ermöglicht das Öffnen der Tür innerhalb des vorgesehenen Scharnierbereichs.
-
Integrierte Auflagenverstellung: Einstellbereich von +0,5 mm bis −2,5 mm.
-
Integrierte Tiefenverstellung: Justierung um ±2 mm.
-
Höhenverstellung über Montageplatte: Einstellbereich von ±2 mm.
-
Links oder rechts verwendbar: Die Anschlagseite kann passend zur Möbelkonstruktion gewählt werden.
-
Vernickelte Stahlausführung: Funktionale und optisch dezente Metalloberfläche.
-
Befestigungsmaterial inklusive: Das benötigte Befestigungsmaterial ist laut Produktangaben enthalten.
-
Praktische Verpackungseinheit: 12 Scharniere für mehrere Türen oder größere Montageprojekte.
Typische Einsatzbereiche
Das HETTICH SlideOn Topfscharnier eignet sich für entsprechende Schrank- und Möbelkonstruktionen, bei denen eine Tür an einer Mittelwand angeschlagen wird. Typische Einsatzbereiche sind:
-
Schränke mit senkrechter Mittelwand
-
Mehrtürige Schrankkonstruktionen
-
Möbel mit unterteilten Korpusbereichen
-
Wohn- und Aufbewahrungsschränke
-
Möbelbau und Möbelmontage
-
Reparatur und Austausch geeigneter Topfscharniere
Vor dem Einbau sollte stets geprüft werden, ob die vorhandene Scharnierausführung mit der Konstruktion übereinstimmt. Besonders wichtig sind der Mittelwandanschlag, der Korpuswinkel, die Türdicke und die benötigte Einbausituation.
Montagehinweise für ein zuverlässiges Ergebnis
Vor der Montage müssen die Einbaumaße und die Eignung des Scharniers für die betreffende Tür und Mittelwand geprüft werden. Der Topfdurchmesser beträgt 35 mm, die Topfeinlasstiefe 11,1 mm. Die Topfbohrung muss daher passend und mit ausreichendem Abstand zu den Türkanten vorbereitet werden. Dabei ist sicherzustellen, dass die Tür durch die Bohrung nicht beschädigt oder unzulässig geschwächt wird.
Setzen Sie den Scharniertopf korrekt in die vorbereitete Bohrung ein und befestigen Sie ihn mit dem vorgesehenen Befestigungsmaterial. Anschließend wird der Scharnierarm auf die passende Montageplatte aufgeschoben. Prüfen Sie, ob die Verbindung sicher sitzt und die Tür ohne Verkanten bewegt werden kann.
Nach der Befestigung kann die Tür über die vorgesehenen Verstellmöglichkeiten ausgerichtet werden. Kontrollieren Sie das Fugenbild, den Abstand zu benachbarten Türen und die Bewegungsfreiheit beim Öffnen. Änderungen sollten schrittweise vorgenommen werden, damit sich die Türposition kontrolliert einstellen lässt.
Montagehinweis: Bitte vor der Bestellung und Montage die Anschlagart, Türdicke, Topfbohrung und Korpusgeometrie prüfen. Das Scharnier ist für einen Mittelwandanschlag mit 90° Korpuswinkel ausgelegt und für Türdicken von 14 bis 25 mm angegeben. Befestigungsmaterial ist im Lieferumfang enthalten.
