Zuverlässiger Möbelverbinder für stabile und passgenaue Konstruktionen

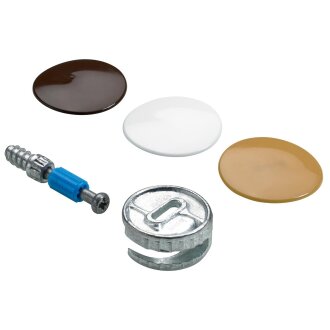

Der HETTICH Verbindungsbeschlag Rastex 25 mit Einschraubdübel ist eine praktische Lösung zur Verbindung geeigneter Möbelbauteile. Das Beschlagsystem wurde für Möbelkonstruktionen entwickelt, bei denen Bauteile präzise zusammengeführt und zuverlässig verspannt werden sollen. Es eignet sich insbesondere für den Möbelbau, für Montagearbeiten und für Reparaturen an passenden Schrank- und Korpusmöbeln.
Der Rastex-Exzenter ermöglicht es, vorbereitete Möbelteile miteinander zu verbinden und durch eine Drehbewegung zu verspannen. In Kombination mit dem zugehörigen Einschraubdübel entsteht eine Verbindung, die sich bei sachgerechter Montage fest anziehen lässt. Das ist besonders hilfreich beim Aufbau von Möbelkorpussen, bei denen Seitenwände, Böden oder weitere Bauteile exakt aufeinander ausgerichtet werden müssen.
Die Packung enthält acht Verbindungsbeschläge. Damit eignet sich das Set für mehrere Verbindungspunkte innerhalb eines Möbelprojekts oder als Ersatz für passende vorhandene Beschläge.
Rastex-25-System mit Einschraubdübel
Der Rastex 25 ist ein Exzenter-Verbindungsbeschlag, der mit einem passenden Einschraubdübel zusammenarbeitet. Bei dieser Verbindungsart wird der Dübel in einem Möbelbauteil befestigt und der Exzenter im dafür vorgesehenen Bohrloch des Gegenbauteils eingesetzt. Beim Drehen des Exzenters wird der Dübel angezogen, sodass die Bauteile miteinander verspannt werden.
Dieses Prinzip wird häufig bei zerlegbaren Möbeln eingesetzt. Es unterstützt eine präzise Montage und ermöglicht eine Verbindung, die bei Bedarf wieder gelöst werden kann, sofern die Konstruktion dafür ausgelegt ist und die Bauteile sowie Beschläge unbeschädigt bleiben.
Der Beschlag ist für ein angegebenes Spannmaß von 24,5 mm ausgelegt. Dieses Maß muss bei der Planung und Vorbereitung der Bohrungen berücksichtigt werden, damit Dübel und Exzenter korrekt zusammenarbeiten. Für ein gutes Montageergebnis sind die passenden Bohrdurchmesser, die richtige Positionierung und eine geeignete Plattenstärke entscheidend.
Sicheres Verspannen durch konstruktive Rastmerkmale
Der Hersteller hebt mehrere konstruktive Merkmale des Rastex-Systems hervor. Raststufen in der Spannkurve und eine sägezahnartige Außenrastung sollen verhindern, dass sich der Exzenter unbeabsichtigt selbstständig löst. Dadurch wird die Verbindung bei korrekter Montage zusätzlich gesichert.
Ein weiteres Merkmal ist der zentrische Anzug des Dübels. Er unterstützt eine gleichmäßige Ausrichtung beim Verspannen der Bauteile. Laut Produktangabe ist das Rückdrehmoment zudem dreimal höher als bei vergleichbaren Exzenterbeschlägen. Diese Angabe bezieht sich auf den Produktvergleich des Herstellers und ist keine allgemeine Garantie für die Belastbarkeit jeder fertigen Möbelverbindung.
Wie stabil die gesamte Verbindung tatsächlich ist, hängt auch von der Konstruktion des Möbels, dem Werkstoff, der Plattenstärke, der Qualität der Bohrungen und der fachgerechten Montage ab. Für stark belastete oder sicherheitsrelevante Anwendungen sollte die Eignung deshalb gesondert geprüft werden.
Robuste Materialien für den Möbelbau
Der Rastex-Exzenter besteht laut Produktangabe aus Zinkdruckguss, der Einschraubdübel aus Stahl. Diese Materialkombination ist auf die mechanische Funktion des Beschlags beim Verspannen von Möbelteilen abgestimmt.
Die Produktangaben nennen eine verzinkte beziehungsweise blanke Oberfläche. Die unterschiedlichen Materialien und Oberflächenangaben beziehen sich auf die Bestandteile des Sets. Der Beschlag ist als funktionales Möbelverbindungselement ausgelegt; seine Auswahl sollte daher vor allem nach Bauart, Abmessungen und Kompatibilität mit der jeweiligen Möbelkonstruktion erfolgen.
Passende Abmessungen und Bohrungen
Für eine fachgerechte Montage sind die angegebenen Maße zu beachten. Der Exzenter besitzt einen Durchmesser von 25 mm und benötigt laut Produktdaten ein Bohrloch mit entsprechendem Durchmesser. Für den Einschraubdübel ist ein Bohrdurchmesser von 5 mm angegeben. Das Spannmaß beträgt 24,5 mm; als vorgesehene Plattenstärke sind 15 mm aufgeführt.
Vor dem Bohren empfiehlt es sich, die Maße anhand der konkreten Möbelkonstruktion zu prüfen und die Positionen exakt anzureißen. Besonders bei mehreren gleichartigen Verbindungen erleichtert eine Bohrschablone die wiederholgenaue Positionierung. Die Bohrungen müssen so ausgeführt werden, dass der Exzenter bündig beziehungsweise entsprechend seiner vorgesehenen Einbaulage sitzt und der Dübel sicher greifen kann.
Der angegebene Abdeckdurchmesser beträgt 30 mm. Abdeckkappen können je nach Ausführung dazu beitragen, die sichtbare Öffnung optisch sauber abzuschließen. Bitte prüfen Sie vor der Montage, welche Abdeckelemente im konkreten Lieferumfang enthalten sind.
Typische Einsatzbereiche
Der HETTICH Rastex-Verbindungsbeschlag eignet sich für Möbelkonstruktionen, bei denen eine Exzenterverbindung mit passendem Einschraubdübel vorgesehen ist. Mögliche Einsatzbereiche sind:
-
Schrankkorpusse: zum Verbinden geeigneter Seitenwände, Böden und weiterer Korpusteile.
-
Regale und Aufbewahrungsmöbel: für passende Konstruktionen mit vorbereiteten Bohrungen.
-
Möbelmontage: zur Verbindung von Bauteilen bei der Erstmontage.
-
Reparatur und Austausch: als Ersatz für kompatible Rastex-25-Beschläge.
-
Möbelbauprojekte: für Konstruktionen, bei denen eine präzise verspannte Verbindung benötigt wird.
Ob der Beschlag für ein bestimmtes Möbel geeignet ist, hängt von der vorhandenen Beschlagaufnahme, dem Dübeltyp, dem Spannmaß und der Plattenstärke ab. Vergleichen Sie diese Angaben vor dem Kauf mit den Anforderungen Ihres Möbelprojekts.
Ihre Vorteile auf einen Blick
-
HETTICH Verbindungsbeschlag aus dem Rastex-25-System
-
Set mit acht Verbindungsbeschlägen
-
Inklusive beziehungsweise kombiniert mit passendem Einschraubdübel gemäß Produktbezeichnung
-
Spannmaß von 24,5 mm
-
Exzenterdurchmesser von 25 mm
-
Rastmerkmale zur Unterstützung gegen unbeabsichtigtes Lösen
-
Zentrischer Anzug des Dübels laut Herstellerangabe
-
Rastex-Exzenter aus Zinkdruckguss
-
Einschraubdübel aus Stahl
-
Für geeignete Möbelkonstruktionen und Montagearbeiten
-
Kompakte Beschlaglösung für präzise Möbelverbindungen
Der HETTICH Verbindungsbeschlag Rastex 25 mit Einschraubdübel ist eine funktionale Lösung für passende Möbelverbindungen. Das System kombiniert einen 25-mm-Exzenter mit einem Einschraubdübel und ist für ein Spannmaß von 24,5 mm sowie eine angegebene Plattenstärke von 15 mm ausgelegt. Konstruktive Rastmerkmale und der zentrische Anzug des Dübels unterstützen eine zuverlässige Verspannung bei sachgerechter Montage. Mit acht Stück pro Packung eignet sich das Set für mehrere Verbindungspunkte, Möbelmontagen und den Austausch kompatibler Beschläge.
